气动高性能蝶阀

来源:JSDF阀门 发布时间:2020-06-11 次浏览

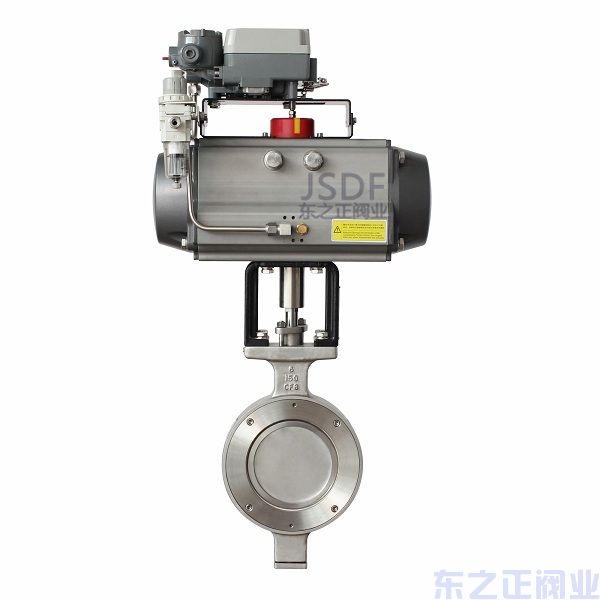

气动高性能蝶阀

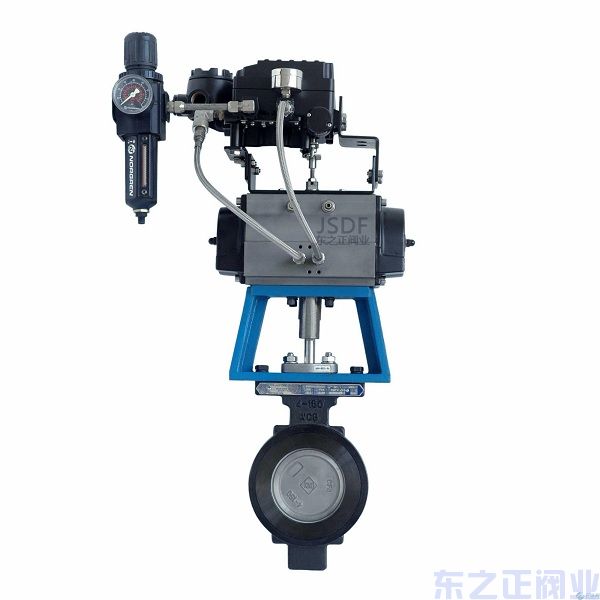

气动高性能蝶阀2

一、气动高性能蝶阀 概述:

 铸钢阀体,PTFE阀座,带气动执行器。

适用温度:-40~+600℃公称压力:150bl/300bl

连接方式:对夹式、法兰式(DIN/ANSI/JIS)

适用介质:水、气体、油类、粉末颗粒、烟气脱硫

气动高性能蝶阀 侧面图

二、气动高性能蝶阀 产品介绍:

气动高性能蝶阀是在吸收几种不同结构蝶阀优点的基础上设计而成的一种新型蝶阀。这种蝶阀的阀板密封面为—球弧面体,密封机构通过系统压力达到一种真正的动态密封,因此有优良的切断性能和耐久性能。其体积小,重量轻,制造范围广,易于维修保养。气动高性能蝶阀的安装位置应便于维护,同时应留有附件的调整和操作空间. 为保证气动高性能蝶阀的安全运行和便于维护,建议设置旁通管路. 气动高性能蝶阀安装前应清除管道内杂物; 安装后应使阀门全开, 进行彻底清 洗和检漏. 气动高性能蝶阀检修时,应重点检查蝶板,阀座密封面和气动执行机构活塞 密封环等零件,发现破损,应及时修复或调换,以确保系统的正常运行.

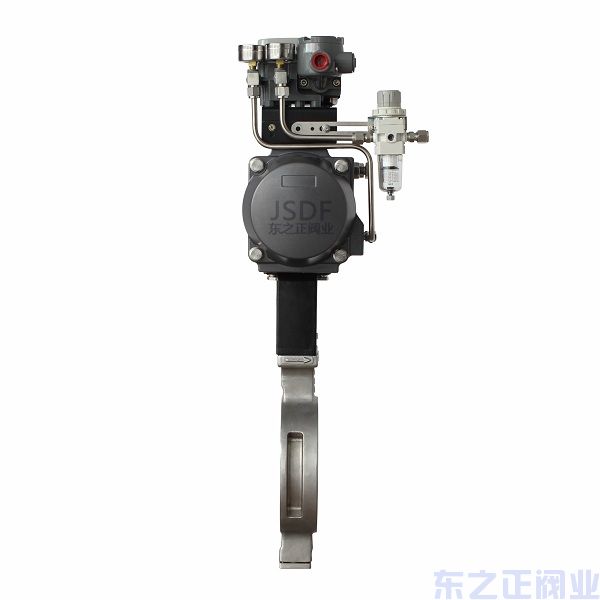

气动高性能蝶阀 反面

三、气动高性能蝶阀 数据表格:


适用介质

水、气体、油类、粉末颗粒、烟气脱硫

压力范围

1.6

适用温度

-40至600

主体材料

不锈钢304/316

产品型号

FP00014

适用范围

水处理、电厂、石油等

产品别名

气动高性能蝶阀

连接形式

对夹

材质

不锈钢

公称通径

50-200

气动高性能蝶阀  碳钢材质


四、气动高性能蝶阀 设计理念:

设计依据 GB

设计标准 GB12238

结构 长度 对夹式 连接 GB12221

对夹法兰尺寸 GB12221

试验和检验 JB/T9002

*注:系列蝶阀结构长度及连接法兰尺寸可根据用户要求设计制造。

五、气动高性能蝶阀 主要零件:

主要零件材质表 序号 零件名称 材质

1 阀座 橡胶 橡胶 橡胶

2 圆锥销 45钢 45钢 不锈钢

3 蝶板 灰铸铁镀硬铬 碳钢或不锈钢 不锈钢

4 阀体 灰铸铁 碳钢 不锈钢

5 螺柱 35钢 碳钢 不锈钢

6 阀杆 45钢 不锈钢 不锈钢

7 键 Key 45钢 45钢 不锈钢

8 衬套 铜基粉末冶金 铜基粉末冶金 铜基粉末冶金

9  O形圈 橡胶 橡胶 橡胶

10 气动装置

11 位置指示器 塑料 塑料 塑料

注:系列蝶阀主要零部件及密封圈的材质可根据实际工况条或用户。
