气动粉尘蝶阀

来源:JSDF阀门 发布时间:2020-05-18 次浏览

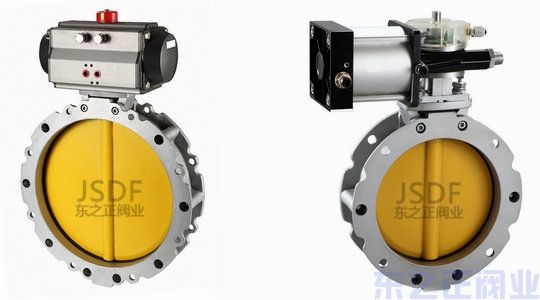

气动粉尘蝶阀

气动粉尘蝶阀 通径规格:DN50~DN500 结构形式:垂直板式

阀体材质:压铸铝合金 公称压力:PN6、PN10、PN16  适用温度:-15℃~100℃

应用范围:水泥、粉尘、粉末等粉体及颗粒状物料  产品特点:重量轻、性价比高、耐磨性强

一、气动粉尘蝶阀 概述:

气动粉尘蝶阀专用水泥、粉尘、粉末等物料介质的场合,主要由阀体、密封座、阀板和气动执行器组成,阀体橡胶密封圈形成的软性密封,使其特别适用于磨损性强的物料。在需要重力落料或气力输送的粉体,颗粒物料处理系统中,气动粉尘蝶阀常常被安装在料斗,筒仓,螺旋输送机出口以及气送管路上。

气动粉尘蝶阀

二、气动粉尘蝶阀  特点:

气动粉尘蝶阀阀板中间为平板结构,阀杆设置在阀板的上下两侧并与阀板一体连接,密封座套接在阀板上,阀板两侧的阀杆穿过密封座的轴孔容置在阀体的轴孔内。气动粉尘蝶阀由粉体板、丁晴密封圈,覆以耐磨高分子材料加工而成,半阀体为铝合金材料,旋转阀板采用高分子材料制作,专用于粉状及颗粒状物料处理。
三、气动粉尘蝶阀  参数:

公称通径

DN50~DN500(MM)

公称压力

PN0.6、1.0、1.6MPa

连接方式

法兰

驱动形式

气动控制(气源驱动,压缩空气4~7bar)

适用温度

-15℃~100℃

动作范围

0~90°

密封材质

丁晴橡胶

阀体材质

压铸铝合金

适用介质

混凝土搅拌站及干性粉料

控制形式

开关型(开关两位控制)、调节型(定位器4-20mA模拟量控制)

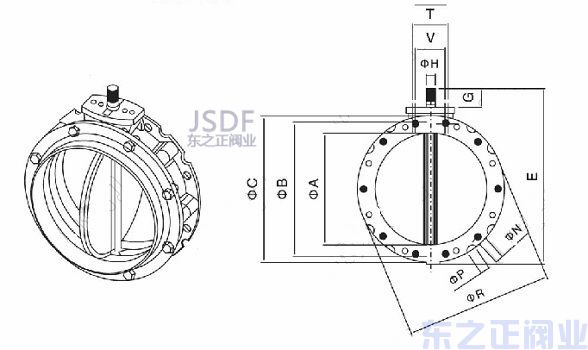

四、气动粉尘蝶阀  结构图:

气动粉尘蝶阀结构图

五、气动粉尘蝶阀  附件:

驱动方法

压缩空气(可带手轮)

供气压力

0.4-0.7mpa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

环境温度

-30~+70℃

作用形式

单作用(弹簧复位):气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

双作用(通气开关):气关式(B)--失气时阀不变(FL);气开式(K)--失气时阀不变(FL)

可选附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
