气动不锈钢蝶阀

气动不锈钢蝶阀  阀门型号：D673W，D643W  通径规格：DN50～DN1200   结构形式：三偏心硬密封(对夹式，法兰)

阀体材质：不锈钢304、316、316L   公称压力：PN10、PN16、PN25、PN40   适用温度：-40℃～450℃

应用范围：气体、水、油品、蒸汽、腐蚀性流体   产品特点：高性能、长寿命，结构紧凑、使用范围广

一、气动不锈钢蝶阀  概述：

气动不锈钢蝶阀是一种高性能、长寿命蝶阀，主要由气动执行装置与不锈钢蝶阀组成，阀体与碟板均采用不锈钢材质制作，具有耐高温、防腐蚀、耐高压等特点。气动不锈钢蝶阀按连接方式不同可分为法兰、对夹式或焊接式，不仅适用于开关两位切断控制，并可装配阀门定位器，实现对介质流量、温度、压力等参数的比例调节。气动不锈钢蝶阀可广泛应用于高温、高压以及低温、防火等管道作开关切断或调节使用。

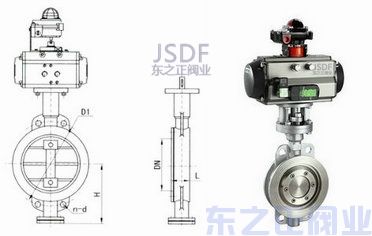

                      气动不锈钢蝶阀结构图

二、气动不锈钢蝶阀  优点：

1、气动不锈钢蝶阀结构紧凑、体积小、重量轻、操作灵活、使用方便。

2、不锈钢蝶阀采用三维偏心弹性或多层次硬密封结构,，密封性能可靠，其中软密封可达到零泄漏；

3、气动不锈钢蝶阀具有耐高温、高压以及耐腐蚀、耐磨损等特点。

4、具有双向密封功能，并且安装方便，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

三、气动不锈钢蝶阀  技术参数：

四、气动不锈钢蝶阀  工作原理：
气动不锈钢蝶阀 是以压缩空气（空压机）为动力源，通过电磁阀换向去驱动气动执行器，气动执行器带动碟板做0-90°的来回旋转动作，从而达到对阀门的开启和关闭。可根据工况需要，装配上阀门定位器，控制碟板的旋转开度，达到对介质流量等各项参数的智能调节型控制。
五、气动不锈钢蝶阀  零件材料：
