气动UPVC蝶阀

来源:JSDF阀门 发布时间:2020-05-03 次浏览

气动UPVC蝶阀

气动UPVC蝶阀  阀门型号:D671S,D671X  通径规格:DN50~DN300  结构形式:对夹式中线A型

阀体材质:UPVC、CPVC、PP、PVDF  公称压力:PN10   适用温度:0~+60℃

应用范围:水,油品,气等腐蚀性介质 产品特点:体积小、重量轻、结构简单、耐腐蚀性强

一、气动UPVC蝶阀  概述:

气动UPVC蝶阀  具有耐腐蚀性强,耐磨损,阀体重量轻等优点,且应用范围广,阀体结构采用中线式,容易拆卸,维护简单,适用于水、空气、油类、腐蚀性化学液体。气动塑料蝶阀通过压缩空气即可直接进行开关量调节,装配上阀门定位器输入4-20mA信号,可对介质流量,压力,温度等参数进行调节,被应用于一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。

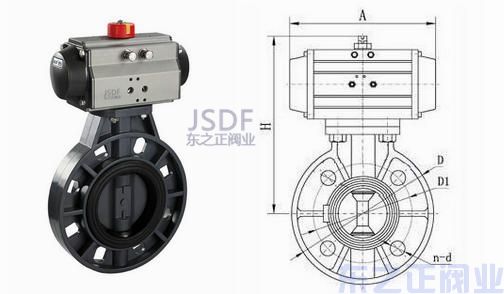

气动UPVC蝶阀结构图

二、气动UPVC蝶阀  特点:

1、气动UPVC蝶阀材质卫生无毒,结构简单、体积小、重量轻、材料耗用省,安装尺寸小;

2、气动UPVC蝶阀连接是由两端的法兰对夹而成,方便拆卸维修,耐磨损、容易拆卸,维护简单易;

3、气动UPVC蝶阀开关迅速、90度往复回转,驱动力矩小。

4、气动UPVC蝶阀根据不同的介质有多种材料可选,耐腐蚀性强,体积小,适用于多种管路,应用范围广。
三、气动UPVC蝶阀  技术参数:

公称通径

DN50~300mm

公称压力

PN 1.0 Mpa

连接方式

对夹式

适用温度

0~+60℃

结构形式

A型

阀芯结构

圆盘式中线阀芯

阀体材质

UPVC、CPVC、PP、PVDF

阀芯材质

UPVC、CPVC、PP、PTFE

密封材质

FPM、EPDM、NBR

适用介质

水,油品,气等腐蚀性介质

可选附件

限位开关、定位器、电磁阀、减压阀

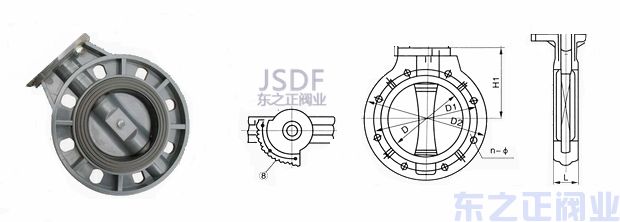

气动upvc蝶阀结构图

四、气动UPVC蝶阀 执行机构:

驱动方法

压缩空气(可带手轮)

供气压力

0.4-0.7mpa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

环境温度

-30~+70℃

作用形式

单作用(弹簧复位):气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

双作用(通气开关):气关式(B)--失气时阀不变(FL);气开式(K)--失气时阀不变(FL)

可选附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
