带指挥器操作式自力式压力调节阀

来源:JSDF阀门 发布时间:2019-12-30 次浏览

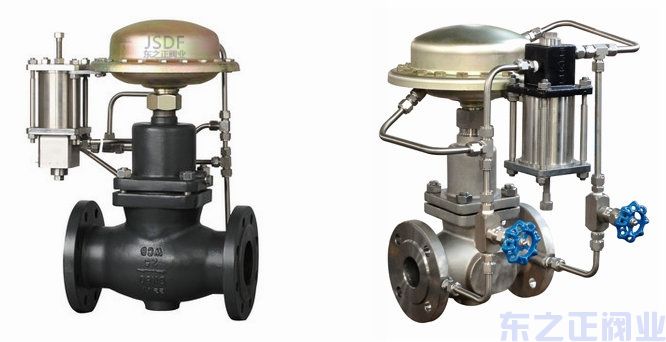

带指挥器操作式自力式压力调节阀

带指挥器操作式自力式压力调节阀

阀门型号:ZZYVP 通径规格:DN15~DN250mm

结构形式:直通式  阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN1.6、2.5、4.0MPa  适用温度:-30°~ 350°

应用范围:非腐蚀性的液体、气体和蒸汽  产品特点:控制精度比一般自力阀高一倍左右

带指挥器操作式自力式压力调节阀 概述:

 ZZYVP带指挥器操作式自力式压力调节阀主要由控制阀门、执行器和一个设定压力的指挥器组成,简单的说一般情况下直接作用式自力阀的控制精度不高,二带指挥器的目的是为了增加控制精度。该阀无需外加能源,利用被调介质(气体)自身能量作动力源,引入指挥器的检测执行机构,以控制调压阀的阀芯位置,改变流经阀门的介质流量,使阀门后端压力(B型)或前端压力(K型)保持在恒定值。
带指挥器操作式自力式压力调节阀 特点:

 带指挥器操作式自力式压力调节阀压力设定值可在指挥器上实现,在运行中可随意调整,控制精度比一般直接操作作用式自力阀高一倍左右,适合于控制精度要求高的场合;检测、执行元件由耐高温材料制作,无需带冷凝器也可用于高温(200℃)水蒸汽场合。
带指挥器操作式自力式压力调节阀 参数:

技术参数

公称通径

DN15、20、25、32、40、50、65、80、100、125、200、250mm


公称压力

PN1.6、4.0MPa


法兰标准

ANSl、JIS、DIN、GB、JB(特殊可按用户提供)


阀体材料

铸钢、铸不锈钢


阀芯材料

硬密封:不锈钢


软密封:不锈钢镶嵌橡胶圈


压力平衡

不锈钢波纹管( DN15-125)、平衡膜片( DN150-250)


带指挥器操作式自力式压力调节阀 工作原理:
指挥器操作型自力式压力调节阀,当被调介质的压力升高,作用在主阀膜片下面的压力就大于上面的压力,阀芯向上移动,使流通截面减小,这样,阀后压力稍微下降;反之,当被调介质的压力降低时,作用在指挥器膜片上的压力减小。
带指挥器操作式自力式压力调节阀 温度范围:

允许工作温度

公称通径


15-125mm

150-250mm

密封型式

硬密封

≤150℃

≤140℃

冷却罐≤200℃

冷却罐和加长≤200℃

冷却罐和散热≤350℃

冷却罐和加长≤350℃

软密封

≤150℃



带指挥器操作式自力式压力调节阀结构图 外形尺寸:

DN

L

S

H1

H2

20

150

308

390

715

25

160

308

390

715

32

180

308

390

735

40

200

394

435

755

50

230

394

435

755

65

290

394

435

795

80

310

394

435

795

100

350

394

435

825

150

480

498

565

1105
