自力式氮封阀

来源:JSDF阀门 发布时间:2019-12-30 次浏览

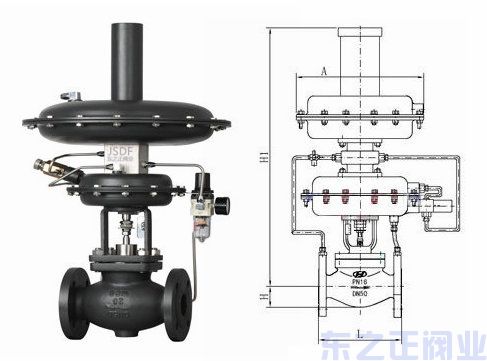

自力式氮封阀

自力式氮封阀

阀门型号:ZYVP  通径规格:DN20~DN100mm

结构形式:直通铸造阀  阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN40  适用温度:-20-80℃ -20-350℃

应用范围:石油、化工、气体  产品特点:无需外部能源,根据自身压力即可进行调节

自力式氮封阀概述:

自力式氮封装置调节阀主要由快速泄放阀和自力式微压调节阀,以及压力弹簧、指挥器、脉冲管等相关部件组成,主要用于保持容器顶部保护气体(一般为氮气)的压力恒定,以避免容器内物料与空气直接接触,防止物料挥发,被氧化,以及容器的安全,特别适用于各类大型储罐的气封保护系统。

自力式氮封阀特点:

自力式氮封阀具有节能、动作灵敏、运行可靠、操作与维修方便等特点,广泛应用于石油、化工等行业。自力式氮封阀无需外部能源,利用管道自身压力即可进行调节,能在无电、无气的场合工作,既方便又节约能源,降低成本。
自力式氮封阀参数:

技术参数和性能

公称通径

Dn20、25、32、40、50、65、80、100mm

公称压力

PN1.6、4.0MPa

法兰标准

JB/T79.1-94、79.2-94等

阀体材料

铸钢、不锈钢

阀体型式

单座(P)、双座(N)、套筒(M)

阀芯材料

硬密封:不锈钢

软密封:不锈钢镶嵌橡胶圈

阀杆材料

不锈钢 (1Cr18ni9Ti、1Cr18Ni12MoTi)

压力平衡

不锈钢波纹管

流量特性

快开

使用温度

-20-80℃ -20-350℃

自力式氮封阀 工作原理:

当储罐内压力升高至设定压力时,快速泄放阀迅速开启,将罐内多余压力泄放。当微压调节阀在储罐内压力降低时,开启阀门,向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下,现场压力较高,必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa,压力可按分段设定,从0.5Kpa 至66 Kpa以下,介质温度温度≤80℃。
自力式氮封阀 结构组成:


结构组成

1

2

3

4

5

6

7

8

9

10

11

主阀

主阀阀芯

主阀执行机构

减压阀

节流阀

指挥器阀芯

检测机构

预设弹簧

主阀

检测机构

弹簧


自力式氮封阀结构图

自力式氮封阀 外形尺寸

公称通径DN

20

25

32

40

50

65

80

100

A

395

H

680

690

710

720

735

797

837

1050

L

185

200

205

222

254

276

298

352

法兰标准

GB:1.6、2.5、4.0MPa  ANSI:150、JIS:10K
