电动对夹式全衬氟蝶阀

来源:JSDF阀门 发布时间:2020-06-18 次浏览

电动对夹式全衬氟蝶阀

一、电动对夹式全衬氟蝶阀 产品描述:

电动对夹式全衬氟蝶阀有开关型和调节型两种,蝶阀与电动执行器机构配套,输入控制信号(4~20mA或1~5VDC)及单相电源即可控制运转,具有功能强、体积小、轻便,性能可靠、配套简单、流通能力大;电动蝶阀特别适合于介质是强酸,强碱具有腐蚀性的场合。目前该电动调节蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

二、电动对夹式全衬氟蝶阀 产品特点:

1.本阀采用中线结构,具有越关越紧的密封功能,密封性能可靠。

2.密封副材料选用不锈钢和丁腈耐油胶配对,使用寿命长。
3.四氟密封即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4.蝶板采用框架结构,强度高,过流面积大流阻小。
5.整体烤漆,能有效地防止锈蚀且只要更好密封阀座密封材料,就可适用不同介质。
6.本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7.本阀结构独特,操作灵活,省力,方便。

三 、电动对夹式全衬氟蝶阀 产品规格参数:

公称通径DN(mm)
50~500
公称压力PN(MPa)
0.6~1.0
执行器配型
精小型系列、QT系列、Z型系列
控制方式
开关型(电开电关)、调节型(4-20mA)
电源压力
AC220V、AC380V、DC24V
材料/代号
WCB
P
主要    零件
阀体
铸钢
304不锈钢
阀板
全称四氟板
密封圈
聚四氟乙烯(PTFE)
阀轴
45#、416不锈钢
连接方式
对夹式 法兰式

四 、电动对夹式全衬氟蝶阀 产品连接尺寸:

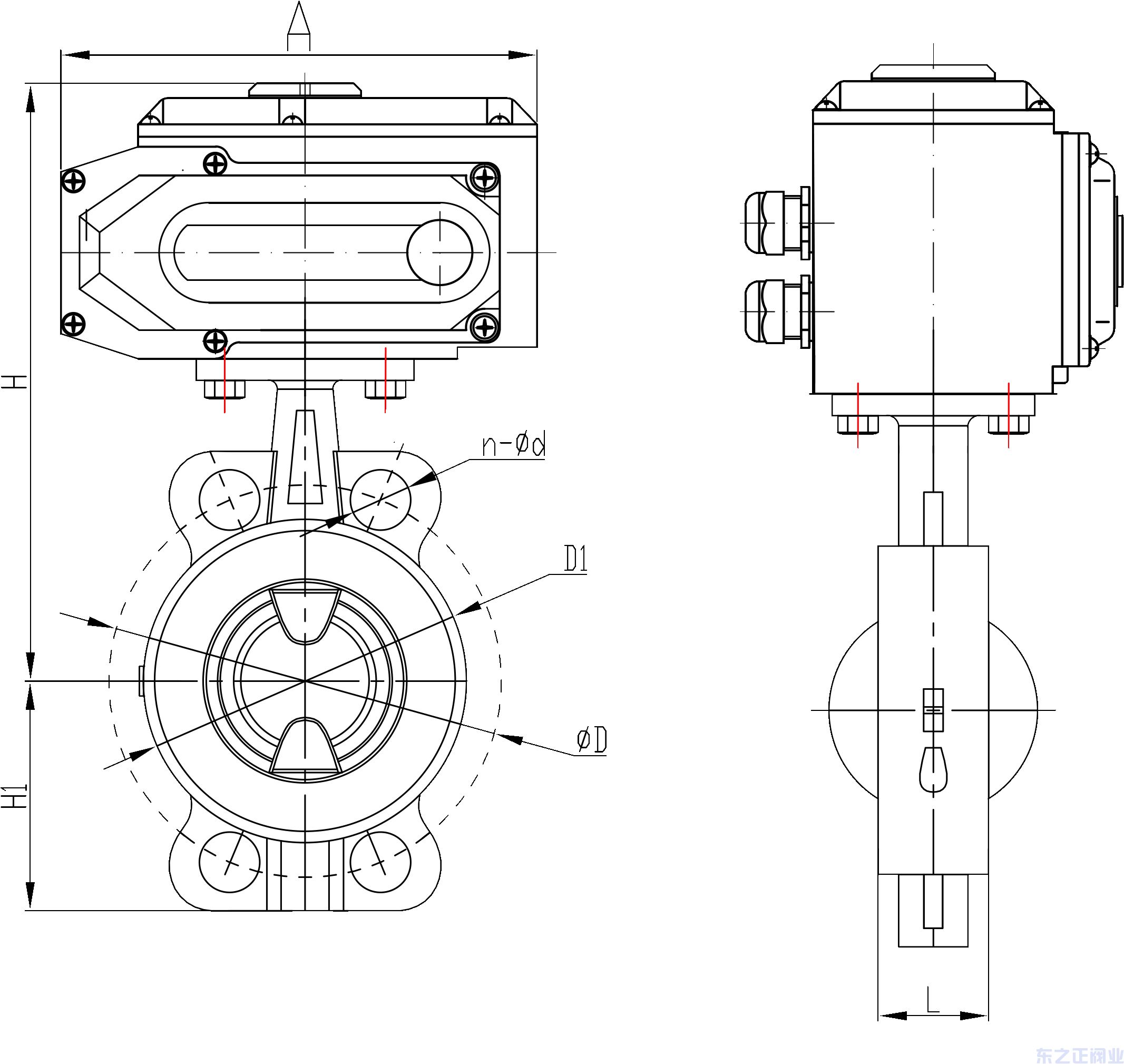

电动对夹式全衬氟蝶阀结构图

规格   DN
安装尺寸
H1
H
n-Φd
ΦD
ΦD1
L
A
PN10
PN16
PN10
PN16
50
63
231
4--20
4--20
125
125
100
43
160
65
72
246
4--20
4--20
145
145
118
46
160
80
80
257
4--20
4--20
160
160
130
46
160
100
111
280
4--20
4--20
180
180
157
52
189
125
124
299
4--20
4--20
210
210
177
56
189
150
138
354
4--20
4--20
240
240
206
56
266
200
171
386
4--23
4--23
295
295
258
60
266
250
209
434
4--23
4--26
350
355
315
68
266
300
230
454
4--23
4--26
400
410
366
78
266
350
261
489
4--23
4--26
460
470
415
78
266
400
285
506
4--26
4--30
515
525
470
102
268

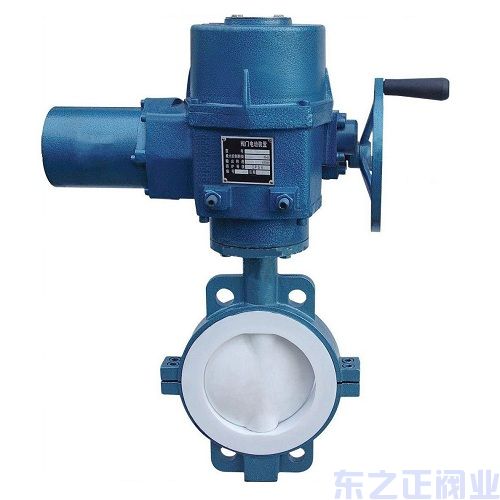

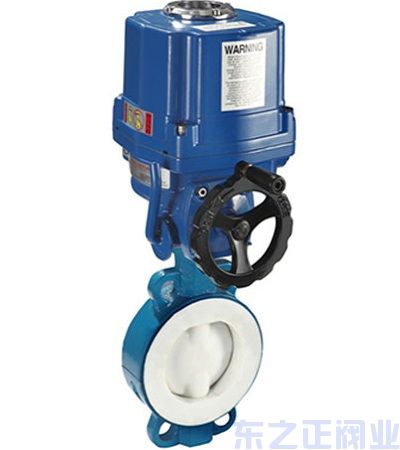

五、电动对夹式全衬氟蝶阀  其他形式电装参考图:

电动对夹式全衬氟蝶阀

电动对夹式全衬氟蝶阀
