电动法兰全衬氟蝶阀

来源:JSDF阀门 发布时间:2020-06-12 次浏览

电动法兰全衬氟蝶阀

一、电动法兰全衬氟蝶阀 产品描述:

电动法兰全衬氟蝶阀有开关型和调节型两种,蝶阀与电动执行器机构配套,输入控制信号(4~20mA或1~5VDC)及单相电源即可控制运转,具有功能强、体积小、轻便,性能可靠、配套简单、流通能力大、电动法兰全衬氟蝶阀特别适合于介质是强酸,强碱具有腐蚀性的场合。目前该电动法兰全衬氟蝶阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

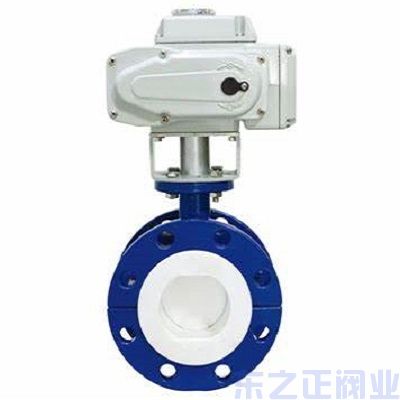

电动法兰全衬氟蝶阀(图1)

二、电动法兰全衬氟蝶阀 产品特点:

1. 本阀采用中线结构,具有越关越紧的密封功能,密封性能可靠。

2.密封副材料选用不锈钢和丁腈耐油胶配对,使用寿命长。

3.四氟密封即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4.蝶板采用框架结构,强度高,过流面积大流阻小。

5. 整体烤漆,能有效地防止锈蚀且只要更好密封阀座密封材料,就可适用不同介质。

6.本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7.本阀结构独特,操作灵活,省力,方便。

三、电动法兰全衬氟蝶阀 产品规格参数:

公称通径DN(mm)

50~500

公称压力PN(MPa)

0.6~1.0

执行器配型

精小型系列、QT型系列、Z型系列

控制方式

开关型(电开电关)、调节型(4-20mA)

电源压力

AC220V、AC380V、DC24V

材料/代号

WCB

P

主要    零件

阀体

铸钢

304不锈钢

阀板

全称四氟板

密封圈

聚四氟乙烯(PTFE)

阀轴

45#、416不锈钢

连接方式

对夹式 法兰式

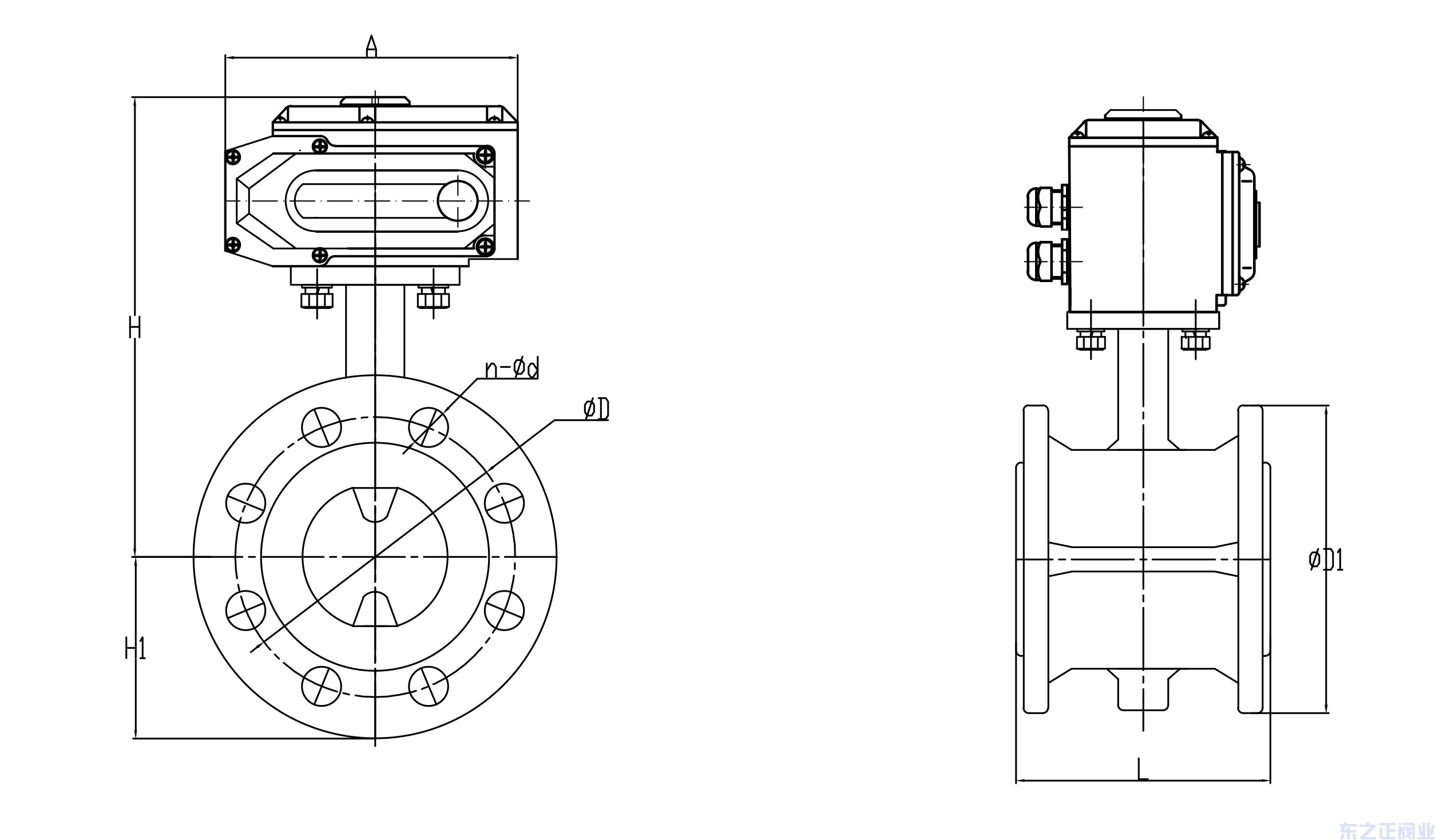

四、电动法兰全衬氟蝶阀  产品连接尺寸:



规格   DN
安装尺寸(法兰)
H1
H
n-Φd
ΦD
ΦD1
L
A
PN10
PN16
PN10
PN16
50
82
231
4--18
4--18
125
125
164
108
160
65
91
246
4--18
4--18
145
145
182
112
160
80
98
253
4--18
8--18
160
160
196
114
160
100
108
280
8--18
8--18
180
180
216
127
189
125
123
299
8--18
8--18
210
210
246
140
189
150
140
352
8--23
8--23
240
240
280
140
266
200
169
399
8--23
12--23
295
295
338
152
266
250
202
444
12--23
12--25
350
355
404
165
266
300
223
464
12--23
12--25
400
410
446
178
266
350
253
489
16--23
16--25
460
470
506
190
266
400
283
506
16--23
16--30
515
525
566
216
268
