气动法兰衬氟蝶阀

来源:JSDF阀门 发布时间:2020-05-07 次浏览

气动法兰衬氟蝶阀

一、气动法兰衬氟蝶阀 产品介绍:

  D641F46气动法兰衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。气动阀门适用于要求可靠密封和良好调节特性的场合。阀体采用分体式,阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制;保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体的输送,有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

二、气动法兰衬氟蝶阀  主要特点为:
1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

三、气动法兰衬氟蝶阀  执行标准:
设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

四、气动法兰衬氟蝶阀  执行机构:采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门同步精度。
五、气动法兰衬氟蝶阀  根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。

六、气动法兰衬氟蝶阀  主要材质:

零件名称

材料

阀体

球墨铸铁、铸钢、合金钢、不锈钢

蝶板

球墨铸铁、铸钢、铸钢、不锈钢及特殊材料

密封圈

橡胶、聚四氟乙烯

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨

七、气动法兰衬氟蝶阀  主要参数:

公称通径

DN(mm)

50~1200

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸气、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。



八、气动法兰衬氟蝶阀  外形尺寸

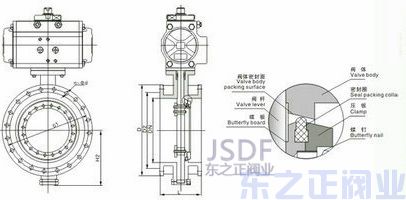

气动法兰衬氟蝶阀结构图

公称通径
DN

L

D1

D

z-φd

H

H0

A

B

50

43

125

165

4-18

63

315

180

65

65

46

145

185

4-18

70

330

180

65

80

46

160

200

8-18

83

390

245

72

100

52

180

220

8-18

105

431

245

72

125

56

210

250

8-18

115

455

245

72

150

56

240

285

8-22

137

620

355

93

200

6

295

340

8-22

164

720

350

93

250

68

350

395

12-22

206

800

550

350

300

78

400

445

12-22

230

860

600

350

350

78

460

505

16-22

248

883

600

350

400

102

515

565

16-26

289

972

600

350

450

114

565

615

20-26

320

1043

750

380

500

127

620

670

20-26

343

1098

750

380

600

154

725

780

20-30

413

1236

750

380

700

165

840

895

24-30

478

1431

750

380

800

190

950

1015

24-33

525

1488

750

380
