气动不锈钢闸阀

来源:JSDF阀门 发布时间:2020-04-28 次浏览

气动不锈钢闸阀

气动不锈钢闸阀  阀门型号:Z641H,Z641W  通径规格:DN50~DN800  结构形式:直通式

阀体材质:不锈钢304、316、316L  公称压力:PN16、PN25、PN40、PN64  适用温度:-29℃~550℃

应用范围:空气、水、蒸汽、油及硝酸、醋酸等

产品特点:磨擦力小,方向不受限制,不扰流、不降低压力

一、气动不锈钢闸阀 概述:
 气动不锈钢闸阀主要由不锈钢法兰闸阀与气动执行机构与组成,阀体、阀盖、闸板、闸杆等相关部件均为不锈钢材质,阀座密封面可分为聚四氟乙烯、不锈钢或硬质合金,填料一般采用硬质合金、聚四氟乙烯、石棉石墨或柔性石墨。不锈钢气动闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。

二、气动不锈钢闸阀 特点:

 1、选材考究,符合国内外相关标准,材料的全面质量高。

2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。

3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。

5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。

6、介质流动方向完全不受限制,不扰流、不降低压力,介质可从闸阀的两侧任意方向流过、均能达到使用的目的,特别适用于介质流动方向可能改变的工况管路中。

三、气动不锈钢闸阀 参数说明:


公称通径

DN50~DN800(mm)

公称压力

PN1.6、2.5、4.0、6.4MPa

阀体材质

不锈钢304、316、316L

控制方式

气动控制(气源驱动)

温度范围

-29℃~550℃

供气压力

双作用:2-8bar/单作用:4-8bar

作用方式

双作用活塞式、弹簧复位式

适用介质

空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体

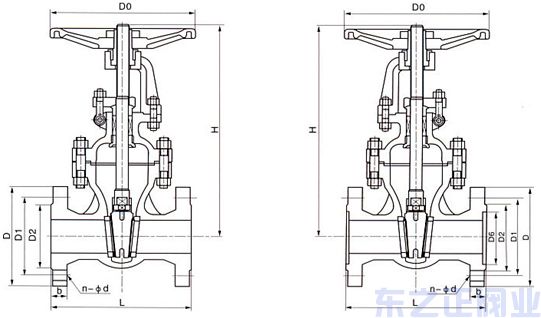

气动不锈钢闸阀结构图


四、气动不锈钢闸阀 主要外形尺寸:
   PN1.6MPa外形尺寸
DN
D
D1
D2
b
f
L
H
Ds
D0
Z-d
气源接头
50
160
125
100
16
3
250
865
160
250
4-18
M12×1.25
80
195
160
135
20
3
280
1100
160
300
8-18
100
215
180
155
20
3
300
1200
160
350
8-18
150
280
240
210
24
3
350
1380
219
400
8-23
200
335
295
265
26
3
400
1580
273
400
12-23
250
405
355
320
30
3
450
1710
273
400
12-25
M20×1.5
300
460
410
375
30
4
500
1880
325
500
12-25
350
520
470
435
34
4
550
2180
426
500
16-25
400
580
525
485
36
4
600
2325
459
550
16-30
450
640
585
545
40
4
650
2570
500
550
20-30
500
705
650
608
44
4
700
2800
600
600
20-34
M24×1.5
600
840
770
718
48
5
800
3010
600
600
20-41
M27×1.5
PN2.5MPa外形尺寸
DN
D
D1
D2
b
f
L
H
Ds
D0
Z-d
气源接头
50
160
125
100
20
3
250
865
160
250
4-18
M12×1.25
80
195
160
135
22
3
280
1100
160
300
8-18
100
230
190
160
24
3
300
1200
160
350
8-23
150
300
250
218
30
3
350
1380
219
400
8-25
200
360
310
278
34
3
400
1580
273
400
12-25
250
425
370
332
36
3
450
1710
273
400
12-30
M20×1.5
300
485
430
390
40
4
500
1880
325
500
16-30
350
550
490
448
44
4
550
2180
426
500
16-34
400
610
550
405
48
4
600
2325
459
550
16-34
450
660
600
555
50
4
650
2570
500
550
20-34
500
730
660
610
52
4
700
2800
650
600
20-41
M24×1.5
600
840
770
718
56
5
800
3010
730
600
20-41
M27×1.5
