一、气动四通焊接球阀 概述：

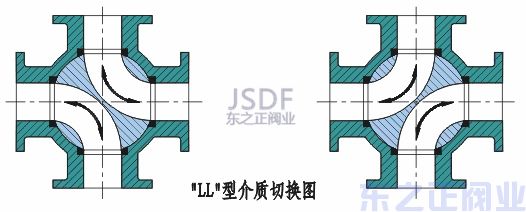

气动四通焊接球阀可同时对两种介质的流向进行切换，替代了以前四个阀门的复杂操作，解除了所占空间大、成本高、操作烦琐等问题，实现一阀多用的效果。气动四通球阀为X形垂直通道，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相对的两个通道实现两两互通。
二、气动四通焊接球阀 特点：
气动四通焊接球阀可实现正反供水切换，每转90度，供水方式切换一次，操作方便。在电站系统中称为双向供水转阀，在石化系统中也称空气换向切换阀，适用于液体、气体、粉尘、浆料及含固体颗粒介质的循环系统，如：电站机组冷却器正反向循环供水系统。
公称通径 | DN15～DN200(mm) |
公称压力 | PN1.6、2.5、4.0、6.4MPa |
连接形式 | 法兰式 |
结构形式 | 四通铸造阀 |
驱动方式 | 气源控制（压缩空气4-7bar） |
使用温度 | -40℃～450℃ |
控制形式 | 开关型(开关两位控制)、调节型(4～20mA信号) |
阀体材质 | 碳钢WCB、不锈钢304、316、316L |
密封材料 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
三、气动四通焊接球阀 主要零件材料及性能：
阀体 | 阀杆 | 阀球 | 密封面 | 垫片 | 填料 | 工作温度 | 适用介质 |
WCB | 1Cr13 | 1Cr13 | 1Cr13 司太立合金 本体材料 | 柔性石墨 不锈钢加柔性石墨 08软钢 F304 F316 | 柔性石墨 编结石墨 | -29-425℃ | 水、蒸汽、油品 |
WC6 | 15CrMo | 15CrMo | -29-425℃ | ||||
WC9 | 25Cr2MoV | 25Cr2MoV | |||||
LCB | 304 | 304 | -46-354℃ | ||||
CF8 | 304 | 304 | -196-600℃ | 部分酸、碱 | |||
CF3 | 304L | 304L | |||||
CF8M | 316 | 316 | |||||
CF3M | 316L | 316L |
