气动不锈钢球阀 阀门型号：Q641F，Q641H 通径规格：DN15～DN300
结构形式：浮动直通式 阀体材质：不锈钢304、不锈钢316、不锈钢316L
公称压力：PN10、PN16、PN25、PN64 适用温度：-40℃～450℃
应用范围：水、气体、蒸汽、其它液体、腐蚀性介质
产品特点：超强的抗拉性，耐磨性以及防腐蚀性，适用范围广
一、气动不锈钢球阀 概述：
气动不锈钢球阀 是由不锈钢硬密封球阀与气动执行机构及其它相关附件组成，利用气源驱动来控制阀门启闭，气动不锈钢球阀阀体材质均由不锈钢制作，具有超强的抗拉性，耐磨性以及防腐蚀性等，不仅可用于一般常温常压的场合当中，还适用于超高压和低压力降等工作条件相对比较恶劣的管道里，最高温度可达到550℃。气动不锈钢球阀可根据工况需要装配上阀门定位器，输入4-20mA的模拟量信号，达到对球阀开度大小的百分比调节控制。
二、气动不锈钢球阀 性能优点：
1、不锈钢球阀采用硅溶胶精密铸造，与气动执行器连接组成，不仅可以作为开关截断作用、也可作为流量调节作用。
2、多样化选择，通过选用不同的阀体、阀座材质，可适用于不同工况介质当中。
3、适用范围广阔，可用于常温常压场合，也可在高温高压及低温工况中广泛使用。
4、气动不锈钢球阀采用气体为动力源，压力一般在0.4-0.7MPa左右，相对来说比较安全。如果漏气的话，气体可以直接排出，对环境没有污染，同时具有较高的安全性。
三、气动不锈钢球阀 附件：

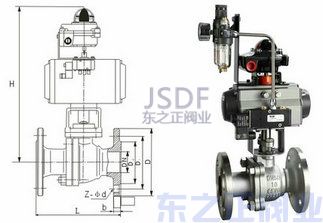

气动不锈钢球阀 附件选项： 电磁阀：双作用选二位五通、单作用选二位三通(可防爆) 三联件：可对气源稳压、过滤、气缸加润滑油 切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。 调节型附件：电气定位器、气动定位器、电气转换器。 气源处理附件：空气过滤减压阀、气源处理三联件。 手动机构：转动手轮机构，手动开关阀门 | 气动不锈钢球阀结构图 |
四、气动不锈钢球阀 参数：
公称通径 | DN15～DN300(mm) |
公称压力 | 1.0、1.6、2.5、6.4MPa |
驱动形式 | 气动控制（压缩04-07Mpa） |
连接方式 | 法兰连接 |
回信电压 | AC220V/DC24V |
温度范围 | -40℃～450℃ |
作用形式 | 单作用(气开、气关，气源故障复位)；双作用(通气开、通气关) |
阀体材质 | 不锈钢304、不锈钢316、不锈钢316L |
控制方式 | 开关型（开关两位切断控制）、调节型（4-20mA模拟信号） |
适用介质 | 蒸汽、水液、气体、腐蚀性介质等（常温、低温、高温高压） |
五、气动不锈钢球阀 标准规范：
1、检验主试验：JB/T 9092、API 598。
2、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
3、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、JIS B2212～2214、NF E29-211、DIN2543。
4、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
