疏水阀选型标准及使用规范

来源:JSDF阀门 发布时间:2019-11-21 次浏览

【疏水阀】主要有:圆盘式疏水阀,热动力疏水阀,自由浮球式蒸汽疏水阀相关标准。选型、作用、结构图、规格型号;外形尺寸、工作原理、产品说明书、安装维护及产品示意图;为广大用户提供高品质、高性能、高标准、高寿命、价格优惠及一整套解决方案的系列。

蒸汽疏水阀产品选型:
选择的疏水阀要求准确无误的阻气排水,所选疏水阀有具备灵敏度高,工作性能可靠,能提高蒸汽利用率,使用寿命长,维修方便等条件。
1.在生产工艺的换热设备,烘干室,快速热交换器,蒸馏设备等需要快速升温,不允许存有凝结水的生产加热设备,应该选用机械型疏水阀。
   机械型疏水阀不受工作温度和压力变化的影响,有水即排,过冷度小,加热设备里不存水,能使加热设备达到最佳工作温度。
2.在蒸汽管道,伴热管线、采暖设备,温度要求不高的用汽设备,应该选用热静力型疏水阀。
   热静力型疏水阀过冷度大,最大过冷度有15℃和30℃,排凝结水温度低,可以充分利用高温凝结水的显热,节能效果好。
3.在高温高压过热蒸汽管线和设备上,应该选用过热蒸汽专用疏水阀。
   过热蒸汽疏水阀能在高温、高压、小负荷的恶劣工况下分离出过热蒸汽消失时产生的高温凝结水。

疏水阀

蒸汽疏水阀选用标准:
△蒸汽疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时最大限度地自动防止蒸汽的泄露。疏水阀的品种很多,各有不同的性能。
△疏水阀是根据介质压力、排量、背压等很多因素来选择最适合的产品,对疏水阀而言一定要选对的,而不是选贵的。疏水阀是一种节能的阀门产品,因此选对一种疏水阀,尤其是优质的疏水阀所带来的节约能源和提高生产效益的资金将是购买疏水阀所要投入的几十倍。这里将对不同介质的管道,对疏水阀的选型做一个分析,但具体选用哪种型号和口径的疏水阀,则要视具体的参数计算而定。
△对于疏水阀的选型,要求灵敏度高,准确无误地阻汽排水,不泄漏蒸汽,能提高蒸汽利用率,工作性能可靠,背压率高、使用寿命长、维修方便是首选的条件。
△疏水阀在蒸汽加热系统中起到阻汽排水作用,选择合适的疏水阀,可使蒸汽加热设备达到最高工作效率。要想达到最理想的效果,就要对各种类型疏水阀的工作性能、特点进行全面的了解。
△疏水阀要能"识别"蒸汽和凝结水,才能起到阻汽排水作用。"识别"蒸汽和凝结水基于三个原理:密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀:分类为机械型、热静力型、热动力型。


蒸汽疏水阀节能作用:
△目前的蒸汽疏水阀型号很多,但其工作原理都是利用蒸汽和凝结水的高度、温度、流速的差异,通过各种机构来实现蒸汽疏水阀的启闭,达到阻汽排水的目的。
△它主要有三个节能作用。
第一,迅速排出蒸汽使用设备内产生的凝结水,使蒸汽使用设备的加热效率保持在最佳状态,使设备内的凝结水不形成滞留,最大限度地确保设备内的蒸汽空间,这样可经常保持最高的加热效率。
  一旦蒸汽疏水阀不能充分的发挥作用,由于凝结水的滞留,不仅蒸汽使用设备的性能受到很大的影响,有时甚至使生产设备完全陷于瘫痪。
  第二,迅速排出开始启动时设备内的空气和低温凝结水,从而缩短预热运转时间。开始通汽时,蒸汽输送管路和蒸汽使用设备内部都充满了空气,如不将它们排除,就无法送入蒸汽。
  此外,在蒸汽输送管路和蒸汽使用设备升温达到蒸汽温度的过程中,所产生的初期低温凝结水也要迅速排出,使设备在短时间内实现正常运转,这是提高生产效率的重要条件,特别是间歇生产的场合,由于缩短了预热时间,也就缩短了每次的作业时间,由于增加了处理次数,最终可增加产量。
  以前,在预热运转时,先开启旁通阀来排放初期空气和低温凝结水,现在由于选用了恰当的蒸汽疏水阀,既可自动排出初期空气和初期低温凝结水,又可节省人力。
  第三,降低蒸汽疏水阀自身的蒸汽消耗量。所谓蒸汽疏水阀自身的蒸汽消耗量,一般是指蒸汽泄漏而言,是蒸汽疏水阀动作需要的蒸汽量和散热损失量之和。

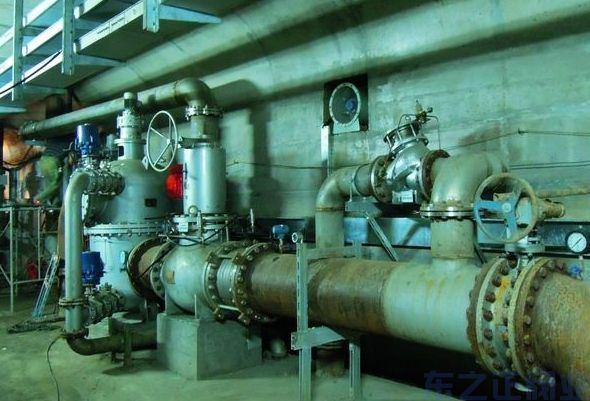

疏水阀使用现场

蒸汽疏水阀产品用途:
蒸汽疏水阀用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。倒吊桶式疏水阀超小型、重量轻的Es5型最适用于空调机、洗涤机器、染声机等。全不锈钢的ESU5型专为食品工业、医院用汽设备制造。
