D343H三偏心硬密封蝶阀

一、D343H三偏心硬密封蝶阀的详细资料：

产品概述：D343H三偏心硬密封蝶阀系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。被广泛地应用冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

二、D343H三偏心硬密封蝶阀应用范围：三偏心多层次硬密封法兰蝶阀结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。被广泛地应用冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

三、D343H三偏心硬密封蝶阀结构特点：

1、硬密封蝶阀采用三偏心硬密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、根据用户需求，阀门供应网的硬密封蝶阀可以设计成具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

四、D343H三偏心硬密封蝶阀执行标准：

设计规范：GB/T 12238

结构长度：GB/T 12221

法兰连接：GB/T 9113

试验与检验：GB/T 13927

产品标识：GB/T 12220

五、D343H三偏心硬密封蝶阀性能参数：

六、D343H三偏心硬密封蝶阀主要零件材料：

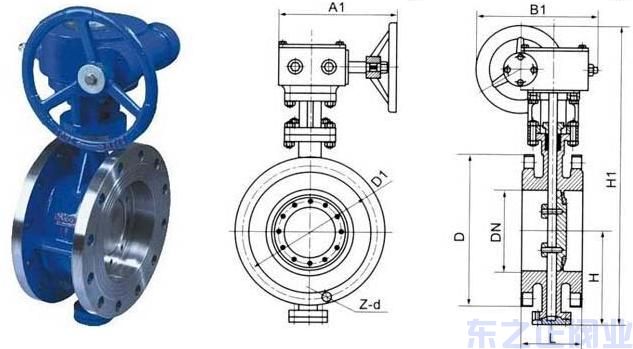

七、D343H三偏心硬密封蝶阀连接尺寸：
