微阻球形止回阀

来源:JSDF阀门 发布时间:2019-11-29 次浏览

微阻球形止回阀

HQ44X微阻球形止回阀/ HQ45X微阻球形止回阀采用橡胶包皮球为阀瓣,在介质的作用T可在阀体内的滑道上滚动从而打开或关闭阀门。流量大流阻损失小密封性能好消声关闭可减小水击波。水平或垂自安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口防止介质倒流。

主要技术参数

型号

公称压力
MPa

壳体试验
压力(MPa

密封试验
压力(MPd)

阀体材料

球体材料

HQ44/45X-10

1.0

1.5

1.1

铸铁

碳钢包胶

HQ44/45X-16

1.6

2.4

1.76

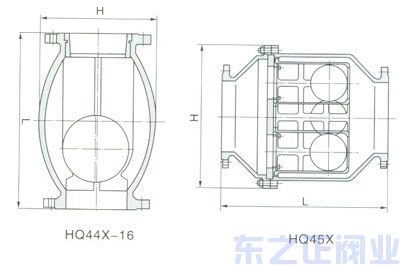

微阻球形止回阀结构图

主要外形尺寸

HQ44X微阻球形止回阀

HQ44X-10 16外形尺寸

公称通径

200

250

300

350

400

450

600

700

800

900

1000

L(mm)

550

650

750

850

950

1050

1350

1450

1650

1900

2100

H(mm)

510

570

640

715

815

825

1155

1260

1350

1660

1700

连接尺寸

法兰连接尺寸PN1.0MPaGB4216.4-84;PNl.6MPaGB4216.5-84标准

HQ45X微阻球形止回阀

HQ45X-10 16外形尺寸

公称通径

200

250

300

350

400

450

500

600

700

800

900

1000

L(mm)

550

650

750

850

950

1050

1150

1350

1450

1650

1900

2100

H(mm)

510

570

640

715

815

825

980

1155

1260

1350

1660

1700

连接尺寸

法兰连接尺寸PNl 0MPaGB421 6 4—8,4+PNl 6MP0GB4216 5—84标准

 微阻球形止回阀原理:
