气体减压阀

来源:JSDF阀门 发布时间:2019-11-29 次浏览

气体减压阀

气体减压阀   产品特点:
本系列气体减压阀是本公司参考国外产品而研制开发成功的新型先导式超大膜片减压阀,气体减压阀在普通减压阀的基础上做了很大的改进.膜片采用了新型材料,并大大加式了式作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。
本气体减压阀的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。

气体减压阀   工作原理:

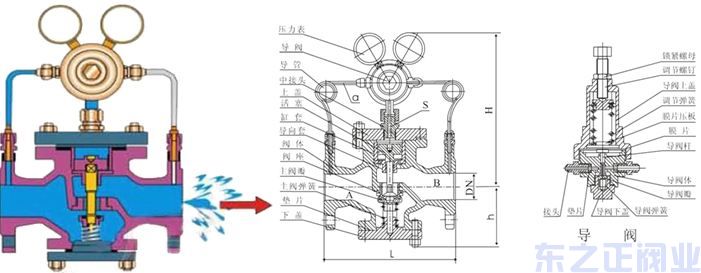

气体减压阀 (图1)

导阀型隔膜式气体减压阀启动前导阀弹簧处于自由状态时,主阀和导阀处于关闭状态。导阀有弹簧力作用打开,蒸汽经由导阀进入主隔膜室,一部分蒸汽则经由控制孔流出,当导阀流入的蒸汽大于由控制孔流出的蒸汽,主隔膜阀中的控制压力增大,打开主阀。随着蒸汽流过主阀,下游压力的增量经由感应管反馈,作用在导阀隔膜下,平衡隔膜上部的弹簧压力,使导阀组建关闭节流,维持主隔膜中的压力,控制主阀开度输送适量的蒸汽。调节导阀隔膜上的弹簧即可改变下游压力。
气体减压阀   产品应用:
气体减压阀导阀主阀均为软密封结构主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。调节设定简单可靠,控制准确。

气体减压阀   主要连接外形尺寸   单位:mm

气体减压阀 (图2)


DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

L

160

160

180

200

220

250

260

310

350

400

450

500

600

800

850

900

900

950

注:此外形尺寸为1.6Mpa压力减压阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口先导活塞式气体减压阀技术要求:对于软密封减压阀,在规定时间内不得有渗漏,对于金属密封的减压阀,渗漏量应不大于最大流量的0.5%;出口流量变化时,直接作用的出口压力偏差值不大于20%,先导式不大于10%;进口压力变化时,直接作用式的出口压力偏差值不大于10%,先导式不大于5%;通常减压阀的阀后压力P2与阀前压力P1之差必须≥0.2Mpa。
