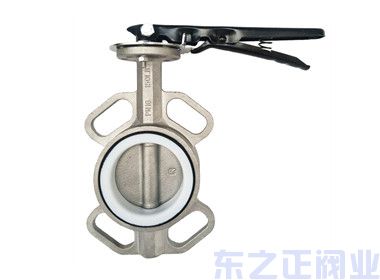

手动四氟不锈钢蝶阀
产品型号：D71F
公称压力：PN10-PN16
适用温度：≤150℃
适用介质：水、蒸汽、腐蚀性介质
一、手动四氟不锈钢蝶阀 产品概述：
手动四氟不锈钢蝶阀是以聚四氟乙烯为密封材料的中线软密封蝶阀，阀体材质为全不锈钢，相比铸铁、铸钢材质，可以更好的适应户外工况及腐蚀性介质中，与多层次金属硬密封蝶阀相比，不仅价格更加低廉，而且密封性更好，无论是气压测试还是水压测试，都可以达到零泄漏的标准。
二、手动四氟不锈钢蝶阀 主要结构零件材料
零件名称 | 可选用材料 |
阀体 | 不锈钢CF8、不锈钢CF8M、不锈钢CF3M |
蝶板 | 不锈钢(CF8、不锈钢CF8M、不锈钢CF3M、双相钢2507、铝青铜、尼龙板、衬四氟板 |
密封圈 | PTFE |
阀杆 | 不锈钢、双相钢 |
填料 | O型圈、柔性石墨 |
驱动方式 | 手柄、蜗轮、气动执行器、电动执行器 |
连接方式 | 对夹式、凸耳对夹 |
三、手动四氟不锈钢蝶阀 执行标准：
制造标准 | GB/T 122387-89 |
法兰标准 | GB9113-2000、GB17241.6-1998 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |
四、手动四氟不锈钢蝶阀 主结构尺寸：
DN | L | 0.6MPa | 1.0MPa | 1.6MPa | |||
D1 | z-d | D1 | z-d | D1 | z-d | ||
50 | 43 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 46 | 150 | 4-18 | 160 | 4-18 | 160 | 4-18 |
100 | 52 | 170 | 4-18 | 180 | 4-18 | 180 | 4-18 |
125 | 56 | 200 | 4-18 | 210 | 4-18 | 210 | 4-18 |
150 | 56 | 225 | 4-18 | 240 | 4-22 | 240 | 4-22 |
200 | 60 | 280 | 4-18 | 295 | 4-22 | 295 | 4-22 |
