电动角式调节阀

来源:JSDF阀门 发布时间:2019-12-31 次浏览

电动角式调节阀

电动角式调节阀

阀门型号:ZDLS  通径规格:DN20~DN200mm

结构形式:角型铸造阀 阀体材质:铸钢(WCB)、不锈钢(304、316、316L)

公称压力:PN16、PN40、PN64  适用温度:-17℃-450℃(具体见产品详情)

应用范围:高粘度、含有悬浮物和颗粒状物质的气体、液体  产品特点:角式阀体无死角,便于吹扫,维护简单

一、电动角式调节阀 概述:

ZDLS电子式电动角式调节阀阀体为直角型,专用于介质粘度大、易结晶、含有悬浮颗粒、90度弯接头处,且角式阀体无死角,便于吹扫,维护简单被广泛应用。电子式电动角式调节阀一般采用单座或者平衡式套筒阀瓣,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源,即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节,在一些高压差场合也可以多级调节。

二、电动角式调节阀 特点:

电动角式调节阀具有结构紧凑、重量轻 、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值,特别适用于具有高粘度、含有悬浮物和颗粒状物质的调节,可避免结焦、堵塞,便于自净与清洗的场合。
三、电动角式调节阀 参数:

阀体

形      式

角型铸造阀

公称通径

20.25. 32. 40. 50. 65. 80. 100. 125. 150. 200mm

公称压力

PN16、40、64bar

法兰标准

JB/T79.1-94、79.2-94等

材      料

铸钢、铸不锈钢

上      阀

标准型:-17-230℃散热型:230-450℃低温型:-60--196℃波纹管密封型:-40-350℃

阀盖形式

螺栓压紧式

填      料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

阀内组件

阀芯型式

单座柱塞式阀芯

流量特性

等百分比特性和线性特性

材      料

不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

四、电动角式调节阀 执行结构:

执行机构

型      式

381 LSA-08

381 LSA-20

381 LSB-30

381 LSB-50

381 LSC-65

381 LSC-99

381 LSC-160

活塞直径

381 LXA-08

381 LXA-20

381 LXB-30

381 LXB-50

381 LXC-65

381 LXC-99

381 LXC一160

输出力推(N)

800

2000

3000

5000

6500

10000

16000

最大行程L(mm)

30

60

100

工作速度( mm/s)

4.2

2.1

3.5

1.7

2.8

2.0

1.0

主要技术参数

电源电压:220W50Hz输入信号:4-20mA或1-5V.DC输出信号:4-20mA.DC

防护等级:相当IP55 隔爆标志:Exd|| BT4 手操功能:手柄

环境温度:-25 +70℃ 环境湿度:≤95%

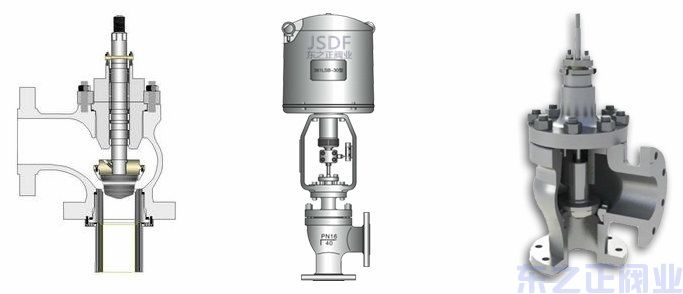

 电动角式调节阀结构图


五、电动角式调节阀  安装连接尺寸

公称通径(DN)20253240506580100125150200250300
L、L1PN16/259510010511512514515517520022527595100
PN409510010511512514515517520022527595100
PN64115115130130150170190215250275325115115
HPN16/25119119122140157169179200230250304365420
PN40123123134152157191201216240270325380400
PN64135135142160177196206227257277331410430
H13810L373373495495495700700700725725725725725
PSL465465465465465560560560560560788788788
D3810L225225225225225257257257310310310310310
PSL177177177177177182182182182182218218218
