陶瓷球阀具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境，硬密封阀尤其适用于带颗粒、纤维状介质环境。

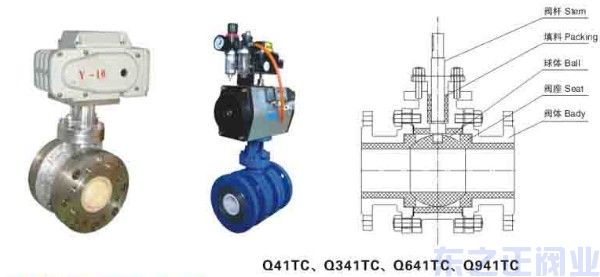

Q41TC陶瓷球阀/Q341TC蜗轮陶瓷球阀Q641TC气动陶瓷球阀/Q941TC电动陶瓷球阀
陶瓷球阀 特点
1、所有与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高（洛氏硬度HRC90），仅次于金刚石。因此，陶瓷球阀具有较高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。
2、球体采用研磨设备及工艺制造，球圆度精度高，表面质量好，与阀座对研后，利用Zr02陶瓷的自滑润性，可取得较好的密封性能。
3、陶瓷良好的耐磨性，让本阀经久耐用，可靠性较高，使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。
4、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质。
陶瓷球阀 主要零件材料
阀体 | 阀杆 | 球体 | 阀座 | 填料 | 适用介质 | 适用温度 |
WCB | 2Cr13 | 复合陶瓷 | 复合陶瓷 | PTFE | 煤粉、煤渣、粉状颗粒等腐蚀性介质 | ≤200℃ |
CF8 | 0Cr18Ni9 | 复合陶瓷 | 复合陶瓷 | PTFE | 煤粉、煤渣、粉状颗粒、尿素类腐蚀性介质 | ≤200℃ |
CF8M | 0Cr17Ni12Mo2 | 复合陶瓷 | 复合陶瓷 | PTFE | 煤粉、煤渣、粉状颗粒、硝酸类等腐蚀性介质 | ≤200℃ |
CF3M | 00Cr17Ni14Mo2 | 复合陶瓷 | 复合陶瓷 | PTFE | 煤粉、煤渣、粉状颗粒、醋酸类等腐蚀性介质 | ≤200℃ |
陶瓷球阀 设计标准
设计依据 | GB | API | ASME |
设计标准 | GB/T12237 | API6D | ASME B16.34 |
结构长度 | GB/T12221 | API6D | ASME B16.10 |
连接法兰 | GB/T9113 JB/T79 | ASME B16.5、B16.47 | |
试验和检验 | JB/T9092 | API6D | API598 |
陶瓷球阀 试验压力
公称压力PN | 常温最大工作压力 | 壳体试验压力 | 气密性试验压力 | 高压密封试验压力 |
1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
4 | 4 | 6 | 0.6 | 4.4 |
6.4 | 6.4 | 9.6 | 0.6 | 7.1 |
Class150 | 2 | 3 | 0.6 | 2.2 |
Class300 | 5 | 7.5 | 0.6 | 5.5 |
陶瓷球阀 主要连接尺寸
型号 | PN | 主要尺寸(mm) | |||||||
DN | D | D1 | D2 | b | f | L | n-d | ||
Q41TC Q341TC Q641TC Q941TC | 1.0MPa | 15 | 95 | 65 | 45 | 14 | 2 | 130 | 4×14 |
20 | 105 | 75 | 55 | 16 | 2 | 130 | 4×14 | ||
25 | 115 | 85 | 65 | 16 | 2 | 140 | 4×14 | ||
32 | 135 | 100 | 78 | 18 | 2 | 165 | 4×18 | ||
40 | 145 | 110 | 85 | 18 | 3 | 165 | 4×18 | ||
50 | 160 | 125 | 100 | 20 | 3 | 203 | 4×18 | ||
65 | 180 | 145 | 120 | 20 | 3 | 222 | 4×18 | ||
80 | 195 | 160 | 135 | 22 | 3 | 241 | 4×18 | ||
100 | 215 | 180 | 155 | 22 | 3 | 305 | 8×18 | ||
125 | 245 | 210 | 185 | 24 | 3 | 356 | 8×18 | ||
150 | 280 | 240 | 210 | 24 | 3 | 394 | 8×23 | ||
200 | 335 | 295 | 265 | 26 | 3 | 457 | 8×23 | ||
250 | 390 | 350 | 320 | 28 | 3 | 533 | 12×23 | ||
300 | 440 | 400 | 368 | 28 | 4 | 610 | 12×23 | ||
1.6MPa | 15 | 95 | 65 | 45 | 14 | 2 | 130 | 4×14 | |
20 | 105 | 75 | 55 | 14 | 3 | 130 | 4×14 | ||
25 | 115 | 85 | 65 | 14 | 3 | 140 | 4×14 | ||
32 | 135 | 100 | 78 | 16 | 3 | 165 | 4×18 | ||
40 | 145 | 110 | 85 | 16 | 3 | 165 | 4×18 | ||
50 | 160 | 125 | 100 | 16 | 3 | 203 | 4×18 | ||
65 | 180 | 145 | 120 | 18 | 3 | 222 | 4×18 | ||
80 | 195 | 150 | 135 | 20 | 3 | 241 | 8×18 | ||
100 | 215 | 180 | 155 | 20 | 3 | 305 | 8×18 | ||
125 | 245 | 210 | 185 | 22 | 3 | 356 | 8×18 | ||
150 | 280 | 240 | 210 | 24 | 3 | 394 | 8×22 | ||
200 | 335 | 295 | 265 | 26 | 3 | 457 | 12×22 | ||
250 | 405 | 355 | 320 | 30 | 3 | 533 | 12×25 | ||
300 | 460 | 410 | 375 | 30 | 4 | 610 | 12×25 | ||
2.5MPa | 15 | 95 | 65 | 45 | 16 | 2 | 130 | 4×14 | |
20 | 105 | 75 | 55 | 16 | 2 | 130 | 4×14 | ||
25 | 115 | 85 | 65 | 16 | 2 | 140 | 4×14 | ||
32 | 135 | 100 | 78 | 18 | 2 | 165 | 4×18 | ||
40 | 145 | 110 | 85 | 18 | 3 | 165 | 4×18 | ||
50 | 160 | 125 | 100 | 20 | 3 | 203 | 4×18 | ||
65 | 180 | 145 | 120 | 22 | 3 | 222 | 8×18 | ||
80 | 195 | 160 | 135 | 22 | 3 | 241 | 8×18 | ||
100 | 230 | 190 | 160 | 24 | 3 | 305 | 8×23 | ||
125 | 270 | 220 | 188 | 28 | 3 | 356 | 8×25 | ||
150 | 300 | 250 | 218 | 30 | 3 | 394 | 8×25 | ||
200 | 360 | 310 | 278 | 34 | 3 | 457 | 12×25 | ||
250 | 425 | 370 | 332 | 36 | 3 | 533 | 12×30 | ||
300 | 485 | 430 | 390 | 40 | 4 | 610 | 16×30 | ||
