弹性座封闸阀

来源:JSDF阀门 发布时间:2019-12-03 次浏览

弹性座封闸阀

弹性座封闸阀也称软密封闸阀,弹性座封闸阀采用无凹腔结构,阀体阀盖内外表面喷涂环氧树脂,闸板表面包覆橡胶,这样从根本上杜绝了腐蚀发生的可能性,阀杆密封处舍弃填料而采用“O”形密封圈,使得蜜蜂更加可靠。根据需要,本闸阀可以采用操作杆、手轮、电动及气动等方式操作。

结构特点
1.整体阀盖暗杆设计,结构紧凑;阀杆螺母与闸板两体结构,无卡阻现象发生;直通道,无泄留凹腔;阀杆密封采用“O”形密封圈。
2.有优秀的防腐性能,壳体内,外表面喷涂环氧树脂,需要时内表面衬搪瓷;连接螺栓采用内六角螺栓,顶部胶封。
3.可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶;阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。
适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。


弹性座封闸阀 主要性能参数

压力等级

1.0MPa、1.6MPa、2.5MPa

阀体耐压

1.5MPa、2.4MPa、3.75MPa

密封试验

1.1MPa、1.76MPa、2.75MPa

工作温度

0~80℃

适用介质

水、油、蒸气等



弹性座封闸阀主要零件材料

弹性座封闸阀 主要零件材料

序号

名称

材料

序号

名称

材料

1

阀体

球墨铸铁

8

止推垫

锡青铜

2

闸板

球墨铸铁外覆EPDM

9

轴套

锡青铜

3

螺栓

镀锌

10

螺栓

镀锌

4

密封圈

NBR

11

轴盖

球墨铸铁

5

阀盖

球墨铸铁

12

防尘罩

NBR

6

阀杆

不锈钢

13

手轮

铸铁

7

“O”形密封圈

NBR

14

紧固螺母

镀锌

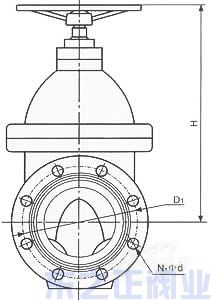

弹性座封闸阀外形图

弹性座封闸阀 主要外形尺寸

型号

公称口径DNmm

L

D1

D

Z-Φd

H

1.0MPa

1.6MPa

1.0MPa

1.6MPa

RVC(H)X
Z45X
Z41X

50

180

125

165

4-Φ18

268

65

190

145

185

4-Φ18

296

80

240

160

200

8-Φ18

340

100

250

180

235

8-Φ18

367

125

254

210

250

8-Φ18

424

150

280

240

290

8-Φ23

515

200

300

295

340

8-23

12-23

550

250

380

350

355

410

12-23

12-25

685

300

400

400

410

460

12-23

12-25

760

350

430

460

470

520

16-23

16-25

845

400

406

515

525

580

16-26

16-30

945

450

432

565

585

640

20-26

20-30

1020

500

457

620

650

715

20-26

20-34

1140

600

508

725

770

840

20-30

20-36

1320

RVXX表示明杆式闸阀

RVXP表示附省力装置
RRXX表示明杆式闸阀
RRHX表示明杆式附手轮
RREX表示明杆式附电动操作装置
RVCX表示非明杆式附传动帽
RVHX表示非明杆式附手轮
RVHS表示非明杆式信号显示器
RVEX表示非明杆式附电动操作装置
RVCH表示非明杆式附传动帽卧式操作装置
RVHH表示非明杆式附手轮卧式操作装置
