美标闸阀

来源:JSDF阀门 发布时间:2019-12-03 次浏览

美标闸阀

美标闸阀适用于 ANSI Class150~2500、PN20~42、JIS10~20K,工作温度 -29~425℃(碳钢)及 -40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

产品特点

①产品设计制造符合国外先进标准要求,密封可靠,性能优良。

②结构设计紧凑合理,造型美观。

③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。

④阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。

⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

美标闸阀 执行标准

设计与制造:API 600

法兰尺寸:ANSI B16.5

结构长度:ANSI B16.10

压力~温度:ANSI B16.34

检验与试验:API 598

美标闸阀 主要性能规范

公称压力(Lb)

强度试验

水密封试验

气密封试验

MPa

Lbf/in2

Mpa

Lbf/in2

MPa

Lbf/in2

150

3.1

450

2.2

315

0.5~0.7

60~100

300

7.8

1125

5.6

815

600

15.3

2225

11.2

1630

美标闸阀 主要零件材料

阀体、阀盖、闸板

WCB

ZG1Cr18Ni9Ti

CF8(304)

CF3(304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

密封面

Cr13或硬质合金

本体(W)或硬质合金(Y)

阀杆及内件

2Cr13

1Cr18Ni9Ti

0Cr19Ni9(304)

00Cr19Ni11(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2(316)

填料

柔性石墨

垫片

不锈钢缠绕垫片

适用介质

水、蒸汽、油品等

硝酸等腐蚀性介质

强氧化性介质

醋酸等腐蚀性介质

适用温度

-29~425 ℃

-40~500 ℃

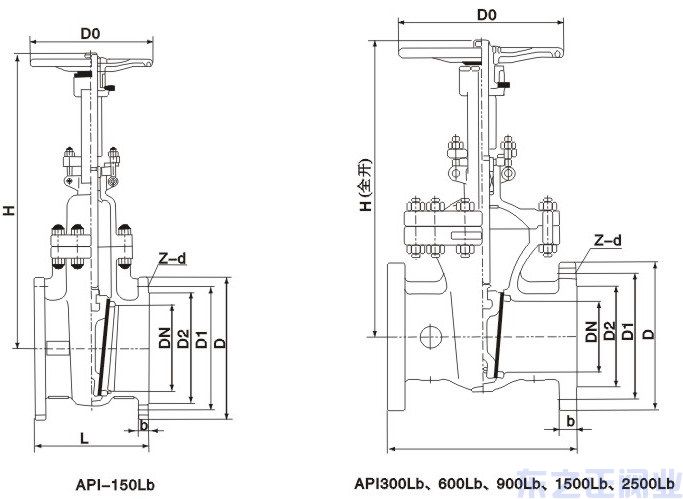

美标闸阀结构图

美标闸阀 主要外形尺寸

公斤级

公称压力

DN

尺寸(mm)

重量(kg)

d

L

LJ

D

D1

D2

b

Z-φd

W

H开

mm

in

ZA40

ZA540

ZA940

ZA40

ZA540

ZA940

Class150

PN2.0MPa

25

1

25

127

140

108

79.5

51

11.5

4-15

120

200

-

330

7

-

31

32

1 1/4

32

140

153

117

89

64

13

4-15

140

235

-

375

9

-

33

40

1 1/2

38

165

178

127

98.5

73

14.5

4-15

180

285

-

435

13

-

38

50

2

51

178

191

152

120.5

92

16

4-19

180

390

-

610

19

-

45

65

2 1/2

64

190

203

178

139.5

105

17.5

4-19

200

435

-

655

24

-

65

80

3

76

203

216

190

152.5

127

19.5

4-19

200

515

-

680

36

-

85

100

4

102

229

242

229

190.5

157

24

8-19

250

595

-

750

46

-

95

125

5

127

254

267

254

216

186

24

8-22

250

725

-

820

65

-

115

150

6

152

267

280

279

241.5

216

25.5

8-22

300

780

-

900

82

-

135

200

8

203

292

305

343

298.5

270

29

8-22

300

975

1010

1060

126

155

182

250

10

254

330

343

406

362

324

30.5

12-25

350

1150

1190

1250

178

213

230

300

12

305

356

369

483

432

381

32

12-25

400

1380

1420

1500

258

290

320

350

14

337

381

394

533

476

413

35

12-29

400

1540

1580

1750

385

430

470

400

16

387

406

419

597

540

470

37

16-29

500

1740

1780

1950

485

540

610

450

18

438

432

445

635

578

533

40

16-32

500

1950

1990

2150

580

640

710

500

20

489

457

470

699

635

584

43

20-32

600

2180

2220

2350

680

740

820

600

24

591

508

521

813

749.5

692

48

20-32

650

2560

2600

2710

940

1000

1080

Class300

PN5.0MPa

25

1

25

165

178

124

89

51

17.5

4-19

140

215

-

370

9

-

38

32

1 1/4

32

178

191

133

98.5

64

19.5

4-19

180

255

-

420

12

-

42

40

1 1/2

38

190

203

156

114.5

73

21

4-22

200

320

-

480

16

-

55

50

2

51

216

232

165

127

92

22.5

8-19

200

425

-

650

26

-

69

65

2 1/2

64

241

257

190

149

105

25.5

8-22

250

460

-

700

34

-

80

80

3

76

283

299

210

168.5

127

29

8-22

300

540

-

740

47

-

100

100

4

102

305

321

254

200

157

32

8-22

300

630

-

795

73

-

110

125

5

127

381

397

279

235

186

35

8-22

350

760

-

850

110

-

145

150

6

152

403

419

318

270

216

37

12-22

350

825

-

990

130

-

200

200

8

203

419

435

381

330

270

41.5

12-25

400

1020

1055

1150

210

250

295

250

10

254

457

473

445

387.5

324

48

16-29

450

1200

1240

1350

280

340

390

300

12

305

502

518

521

451

381

51

16-32

500

1425

1465

1560

400

450

570

Class600

PN10.0MPa

25

1

25

216

216

124

89

51

17.5

4-19

180

215

-

420

16

-

52

32

1 1/4

32

229

229

133

98.5

64

21

4-19

180

270

-

480

25

-

62

40

1 1/2

38

241

241

156

114.5

73

22.5

4-22

200

345

-

550

30

-

74

50

2

51

292

295

165

127

92

25.5

8-19

250

470

-

680

42

-

82

65

2 1/2

64

330

333

190

149

105

29

8-22

250

520

-

750

55

-

97

80

3

76

356

359

210

168.5

127

32

8-22

300

570

-

820

70

-

120

100

4

102

432

435

273

216

157

38.5

8-25

300

700

-

870

120

-

155

125

5

127

508

511

330

266.5

186

44.5

8-29

350

780

-

950

180

-

250

150

6

152

559

562

356

292

216

48

12-29

400

850

890

1100

250

290

340
