陶瓷闸阀

Z643TC气动单闸板陶瓷闸阀/ Z644TC气动双闸板陶瓷闸阀用于电厂干灰系统仓泵进料阀，可用于高硬度的颗粒介质，也可用于矿山、造纸、化工等各类有磨损的干粉尘、水蒸气的官道上作启闭之用。公称压力1.0MPa，适应温度≤150℃。

密封面采用硬密封与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高，使用寿命是普通材料阀门的510倍。因此具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小，所以本阀为用户带来极高的经济利益。

本阀料口全流通无阻挡物，有压缩空气自动吹堵装置，卡灰、积灰现象少。

本阀采用高档曾韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装。

陶瓷闸阀 结构特点

1、 以气缸为驱动装置，直接推动闸板上下运动，启闭速度快。

2、 双闸板间采用浮动连接，在介质压力作用下形成可靠的单向密封。同时浮动连接可令闸板启闭时因轴线不同心而旋转上升，使闸板与阀座间的磨擦纹路均匀分布，不会产生线装磨损，大大提高使用寿命，

3、 阀体及闸板密封面衬耐磨陶瓷，耐磨性能优越。

4、 体积小，便于运输，安装和维护。

陶瓷闸阀 工作原理

当气缸通过阀杆带动闸板下行时，闸板与阀体密封面吻合，将通道切断，即为关闭；反之则为开启。

陶瓷闸阀 安装、使用与保养

1、 安装前应将阀门清洗干净，并清除在运输过程中可能造成的缺陷。

2、  核对阀门上的标识及铭牌是否符合使用要求。

3、 本阀阀门可安装在任意角度的管道上。

4、 本阀门运行时应全开或全关，不能做节流阀使用，否则密封面将被冲刷导致加速磨损。

5、 若长期存放，应存在于干燥通风的室内，定期检查，防止生锈。

6、 运输过程中防止磕碰。

陶瓷闸阀 应用规范

单闸板陶瓷闸阀

双闸板陶瓷闸阀

单闸板陶瓷闸阀 主要零件材料

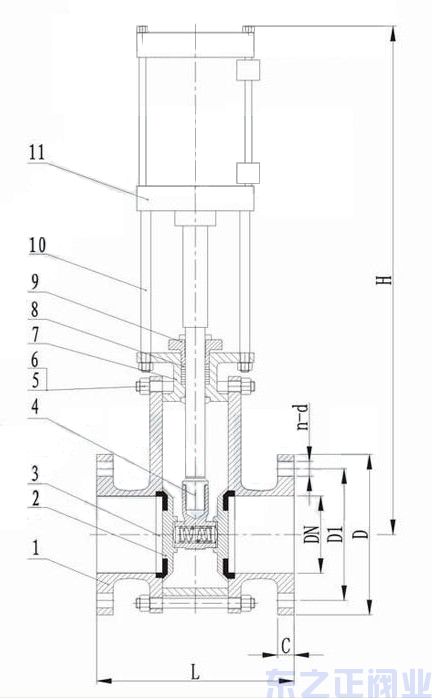

双闸板陶瓷闸阀 主要外形尺寸
