电动通风蝶阀

电动通风蝶阀 阀门型号:D941W  通径规格:DN50~DN1200

结构形式:中线型(法兰) 阀体材质:铸钢WCB、不锈钢304、不锈钢316

公称压力:PN1、PN2.5、PN6、PN10 适用温度:-40℃~+450℃以上

应用范围:工业、冶金、烟气除尘、环保等管道 产品特点:结构简单、口径大、重量轻、操作方便

一、电动通风蝶阀 简介:
电动通风蝶阀又称电动风量调节蝶阀,由角行程电动执行机构和蝶阀组成,采用中线式碟板与短结构钢板焊接的新型结构形式设计制造,适用于两位切断的场合,阀体相同材料加工成密封圈,其适用温度随阀体选材而定,公称压力≤1.0MPa,主要于工业、冶金、烟气除尘、环保等管道作为气体介质调节流量或切断。不适应耐高温、高压及耐腐蚀、抗磨损等行业。

二、电动通风蝶阀 性能特点:

电动通风蝶阀性能特点:

1.结构简单、口径大、重量轻、操作方便。

2.驱动力矩小,启闭灵活,操作方便。
3.可多工位安装,不会受到介质的影响。

4.阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。

5.蝶板与阀体的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。

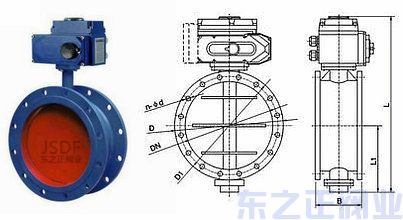

电动通风蝶阀结构图
       电动通风蝶阀结构图

三、电动通风蝶阀 工作原理:

电动通风蝶阀由电动执行机构输入电源信号,依靠电压驱动使碟板在90°范围内自由转动,以达到介质流量的启闭或调节,特别适用于压力不是很高的的空气或其它气体等低压场所的流量调节及压力控制,此外在高温状态的气体及蚀性介质工况中也被广泛适用。

四、电动通风蝶阀 执行机构及性能:

电动通风蝶阀执行机构:

控制方式:电动控制(电源驱动)

介质温度:-40℃~+450℃(钢板卷焊),+450℃以上(不锈钢板卷焊)

转角范围:0-90度

流量特性:近似百分比

法兰标准:GB/T9115-2000钢制管法兰焊接标准

执行机构:可配角行程系列电动执行机构

控制方式:普通开关型(无源触点开关型)、调节型(输入输出4-20mA)

电动通风蝶阀性能指标:

项 目:指 标 值

基本误差%:±2.5

回差%:2.0

死区%:3.0

始终点偏差%:±2.5

额定行程偏差%:+2.5

允许泄漏量1/h:2*10-2*阀额定容量

五、电动通风蝶阀 技术参数:

公称通径

DN50~DN1200

公称压力

PN0.1、0.25、0.6、1.0Mpa

连接形式

法兰式

阀体结构

A型

试验压力

密封0.15Mpa,壳体0.11Mpa

流量特性

线性/等百分比特性

密封形式

开放式、后入式(超高温适用)、密封式(常温适用)

适用介质

含尘气体、空气、煤气、高温烟气
